Силикатный кирпич, купить силикатный кирпич,силикатный кирпич цена, белый силикатный кирпич,кирпич силикатный полнотелый, кирпич силикатный полуторный, кирпич силикатный доставка

Силикатный кирпич – описание, состав, производство

В отличие от привычного глиняного в состав силикатного кирпича входит кварцевый песок и известь. На долю первого компонента приходится примерно 90 %, второго – не более 8 %. В качестве сырья берется кварцевый песок мелкой и средней фракции. Известковая масса служит сцепляющей структурой – как цемент в бетоне. Кроме того, в него также добавляют несколько процентов морозостойких компонентов и красителей.

При этом чтобы производимое изделие приобрело заданные строительными нормами характеристики (в первую очередь прочность) технология изготовления включает следующие три обязательных последовательных этапа:

• Подготовка сырья. Барабанное перемешивание компонентов в сухом виде до однородного состояния с последующей паровой обработкой – для гашения воздушной извести. Далее идет тщательное перемешивание и 10-часовая выдержка смеси.
• Прессование сырьевого состава. В специальных пресс-формах готовая перемешанная масса уплотняется под высоким давлением специальной установкой.

• Автоклавирование и просушка. Сформированные заготовки переводятся в специальные камеры, где под действием давления в 10 атм., температуры 200°C и насыщенной водяным паром атмосферой они в течение 10-15 часов набирают необходимые свойства. После этого они выгружаются на склад.

Поэтому современный силикатный кирпич – это не просто сформированный в естественных условиях строительный блок (как керамический кирпич), а более стойкий материал, по свойствам сравнимый с бетоном.

Достоинства и недостатки

К основным достоинствам белого кирпича относятся:

• Высокие показатели прочности – до 200 кг/см².
• Оптимальная стоимость.
• Полная совместимость с любыми кладочными растворами – от классической строительной смеси до полимерных клеев.
• Термостойкость – до 6000°C.
• Экологичность – не содержит токсичных компонентов, обладает минимальной радиоактивностью.
• Точная геометрия и размеры, что облегчает кладу и повышает эстетику.
• Хорошие звукоизолирующие показатели.
• Морозостойкость – от 50 циклов.
• Эстетичность, большой выбор цветных вариантов.

Однако материал не лишен и недостатков:

1. Большой вес – требуется обустройство мощного фундамента.
2. Подверженность разрушению во влажной среде, поэтому не пригоден для сырых, подвальных и цокольных помещений.
3. Недостаточная теплоизоляция – в холодных регионах требуется дополнительное утепление стен.
4. Разрушение при быстром нагреве – в отличие от традиционного кирпича, силикатный неприменим для создания печей, мангалов, топок, дымоходов.
5. Ограниченность декора – выпускаются только прямоугольной формы.
6. Существенная степень водо-поглощения – до 8 %.

На заметку! Несмотря на все недостатки, достоинство силикатного кирпича состоит прежде всего в дешевизне и хорошей прочности материала, благодаря чему многие потребители делают выбор в его пользу при строительстве своего дома.

Технические характеристики

Цифровые значения основных технических характеристик белого кирпича варьируются в следующих пределах:

• Плотность – 1,3-1,9 тыс. кг/м³.
• Прочность на сжатие – 25-300 кгс/см².
• Стойкость на изгиб – 8-40 кгс/см².
• Морозостойкость – от F15 до F100 (от 15 до 100 циклов).

• Средняя теплопроводность – пустотелой модификации 0,66 Вт/м °C, полнотелой – 0,7 Вт/м °C. В общем – 0,38-0,7 Вт/м °C.
• Безопасная термостойкость – 2500С, термическое разрушение – от 5000С.
• Звукоизоляция – 63-65 Дб.

Помимо этого, силикатный кирпич имеет хорошие паропроницаемые характеристики. Благодаря этому микроклимат внутри помещения всегда сохраняется здоровым.

Разновидности

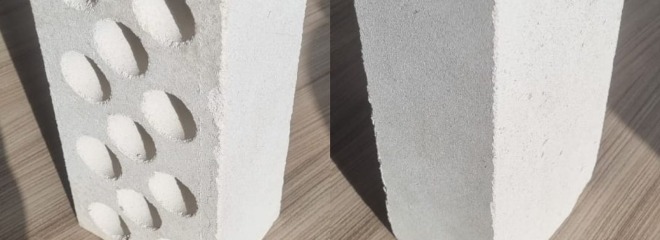

По структуре кирпичи на силикатной основе бывают двух разновидностей:

1. Полнотелый.
2. Пустотелый.

В отличие от керамики в блоках из силиката пустоты имеют строго цилиндрическое сечение и располагаются симметрично относительно центра. По цели применения они также классифицируется на:

• Рядовые.
• Облицовочные.

Первые предназначаются для формирования основной кладки конструкции и принимают на себя основную нагрузку. По завершении предполагается обязательная внешняя отделка. Для этой цели и применяется облицовочная модификация. При этом в структуре лицевых блоков, как правило, находятся поры – для уменьшения веса.

По наличию красящего пигмента блоки подразделяются на:

1. Стандартные – естественно белые.
2. Цветные – с добавкой соответствующего оттенка.

По габаритам они разделяются на три модификации:

• Одинарный – 250х120х65 мм.
• Полуторный – 250х120х88 мм.
• Двойной – 250х120х130 мм.

При этом размеры, как и масса, задаются ГОСТом. Так вес силикатного кирпича 250х120х65 полнотелого одинарного – равен 3,6 кг, полуторного 250х120х88 – 4,9 кг (полнотелого) и 4,3 кг (пустотелого), двойного 250х120х130 – 7,7 кг (полнотелого) и 6,7 кг (пустотелого).

Полезная информация! В состав кирпичей могут входить зола или шлак с частичной или полной заменой стандартных компонентов. В продаже такая продукция именуется песчано-известковой или шлако-зольно-известковой разновидностью силикатных блоков.

Маркировка

Доступные на рынках строительных материалов кирпичи рассматриваемой модификации имеют обязательную маркировку. В первую очередь применяются следующие три обозначения:

1. Марка прочности. Обозначается буквой «М». Например, М125 – чем больше цифровое значение, тем более прочным и надежным будет сооружение.
2. Категория морозостойкости. Отображается буквой «F». К примеру, F100 – означает, что материал выдержит 100 циклов заморозки и разморозки.
3. Теплопроводность. Чем выше этот показатель, тем хуже материал удерживает тепло. Поэтому требуется более толстая стена или применение утеплителя.
